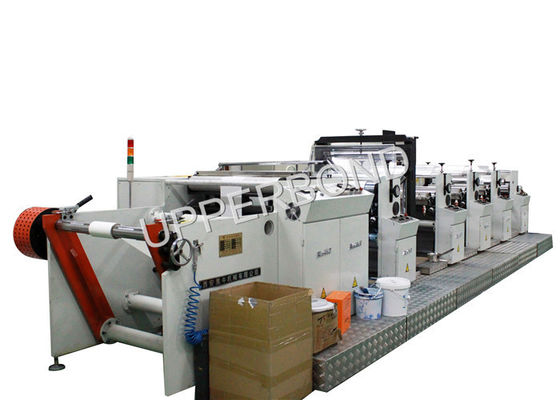

120 मीटर/मिनट हाई स्पीड ग्रेवरेज प्रिंटिंग मशीन 5 रंगों के साथ

120m/min High-speed Gravure Printing Machine With 5 Colors
120m/min High-speed Gravure Printing Machine With 5 Colors 120m/min High-speed Gravure Printing Machine With 5 Colors

बड़ी छवि :  120 मीटर/मिनट हाई स्पीड ग्रेवरेज प्रिंटिंग मशीन 5 रंगों के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Upper Bond
प्रमाणन: CO

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 40 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 1000 सेट / वर्ष
विस्तृत उत्पाद विवरण
नाम: ग्रेव्योर प्रिंटिंग मशीन रोलर की लंबाई: 700 मिमी
मुद्रण की चौड़ाई: 6000 मिमी सिलेंडर व्यास: Φ75मिमी
अनवाइंडिंग और रिवाइंडिंग स्टेशन: एकल विद्युत आपूर्ति: एसी220वी±10% 50हर्ट्ज±5%
मुद्रण गति: 80-120 मी / मिनट अनवाइंडिंग और रिवाइंडिंग दीया: Φ1300मिमी
छपाई का तरीका: ग्रेव्योर प्रिंटिंग मुद्रण रंग: 5 रंग
कुल वजन: लगभग 10 टन
प्रमुखता देना:

120 मीटर/मिनट की ग्रेवरेज प्रिंटिंग मशीन

,

5 रंगों की ग्रेवरेज प्रिंटिंग मशीन


120 मीटर/मिनट हाई स्पीड ग्रेवरेज प्रिंटिंग मशीन 5 रंगों के साथ




विशेषताएं

WY-700 ग्रेव प्रिंटिंग मशीन हमारी कंपनी द्वारा विशेष रूप से कागज की विशेषताओं के लिए डिजाइन और निर्मित एक उच्च गति ग्रेव प्रिंटिंग मशीन है। . यह उच्च गति मुद्रण के साथ उच्च तैयार उत्पाद दर को जोड़ती है और मानक मॉड्यूलर ग्रेव मुद्रण विधि को अपनाती है। मुद्रण की चौड़ाई 60 मिमी है और ऑपरेटिंग गति 120m ′′ / मिनट है,जो कागज मुद्रण के लिए सबसे अच्छा उपकरण है.

कागज छपाई और उसके अनुवर्ती प्रसंस्करण की विशेषताओं को पूरी तरह से ध्यान में रखते हुए,प्रिंटिंग मशीन के डिजाइन में दो-स्टेशन गैर-स्टॉप ऑटोपेस्टर डिवाइस होना चाहिए ताकि पूरी प्रक्रिया में मशीन का कुशल संचालन सुनिश्चित हो सके।.

नई तकनीक और सहायक उपकरण का व्यापक रूप से इसके विकास और डिजाइन में उपयोग किया जाता है, जो मशीन की क्षमता और विश्वसनीयता में काफी सुधार करता है। इसका नियंत्रण पीएलसी पर आधारित है।



तकनीकी मापदंड

रोलर की लंबाई 700 मिमी
मुद्रण की चौड़ाई 6000 मिमी
व्यास Φ140-Φ320 मिमी
सिलेंडर का व्यास Φ75 मिमी
खोलने और फिर से घुमावदार स्टेशन

एकल


मुद्रण गति

80-120 मीटर/मिनट


अनलॉकिंग और रिवाइंडिंग डाय Φ1300 मिमी
मुद्रण विधि

उत्कीर्ण छापा


छपाई का रंग

5 रंग


कुल वजन

लगभग 10 टन




मुद्रण मशीन की संरचना

मुद्रण का भाग मुद्रण इकाई, सुखाने की बेकर, हीट एक्सचेंजर और ड्राइव सिस्टम से बना है।

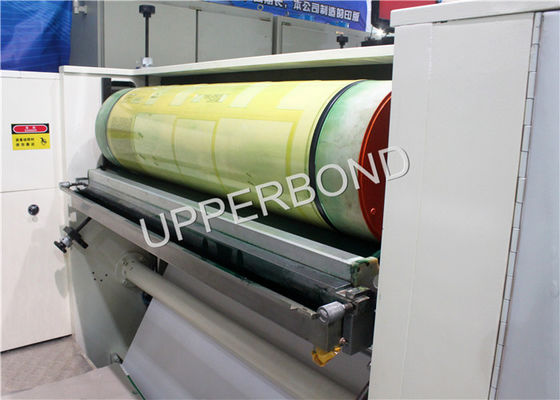

  • मुद्रण इकाई

मुद्रण का भाग 5 रंगों का मानक ग्रूव मुद्रण है, स्क्रैपिंग ब्लेड प्रेस एयर कंट्रोल, फॉर्म रोलर का कैंपिंग शाफ्ट के वायवीय क्लैंपिंग के रूप को अपनाता है।दीवार और शाफ्ट कई बार मैनुअल प्रूफरीडिंग और प्रसंस्करण के माध्यम से उच्च शक्ति कास्ट आयरन से बना हैउच्च परिशुद्धता और स्थिरता के साथ। वायवीय दबाव मुद्रण खुरचनी, खुरचनी के दबाव समायोजन सुविधाजनक है, खुरचनी स्वतंत्र अक्षीय runout के साथ सुसज्जित है।काम की स्थिति स्याही आपूर्ति अधिक एकरूपता बनाने के लिए और सुनिश्चित करें कि खुरचनी एक लंबे समय तक सेवा जीवन है. रंजक टैंक को स्क्रैपिंग ब्लेड के साथ संयोजन में उपयोग किया जाता है, फॉर्म रोलर को काम की प्रक्रिया में पूरी तरह से घुस सकता है, कम गति पर प्लग करना आसान नहीं है,और एक अपेक्षाकृत बंद राज्य में फॉर्म रोलर बनाता है, स्याही-प्रतिक्रिया घटना उच्च गति पर हुआ करने के लिए आसान नहीं



स्याही की आपूर्ति वायवीय स्याही पंप परिसंचरण को अपनाती है, स्याही को पूरी तरह से मिश्रण कर सकती है, साथ ही, यह पेंट तलछट के कारण मुद्रण समस्या से बच सकती है।आपूर्ति स्याही प्रणाली माध्यमिक फिल्टर (आयात और निर्यात) डिवाइस से लैस है, अवशेष, सीवेज आदि को प्रिंटिंग क्षेत्र में प्रवेश करने से रोक सकता है, स्टेनलेस स्टील से बने स्याही बैरल, यह सुंदर दिखता है और संक्षारण प्रतिरोधी है,चार समूहों के बीच शक्ति संचरण कनेक्शन के लिए कोई खाली स्प्रिंग युग्मन को अपनाता है, यह शक्ति संचरण का सटीक सिंक्रनाइज़ेशन सुनिश्चित कर सकता है; इसके अलावा क्रमिक वृद्धि तनाव के डिजाइन के कारण, उच्च सटीकता और स्थिरता के साथ मुद्रण बनाता है।मुद्रण और प्राप्त करने के लिए इकट्ठा कास्ट आयरन दीवार हैं, यह अच्छा झटके अवशोषण प्रदर्शन और पर्याप्त कठोरता है, मशीन के प्रदर्शन की उच्च गति और दीर्घकालिक काम स्थिरता सुनिश्चित करते हैं।सिलेंडर का दबाव मोड (चित्र 8), प्रिंटिंग प्लेट को व्यास 140-140 मिमी के बड़े दायरे में मनमाने ढंग से समायोजित किया जा सकता है, जो प्रिंटिंग उत्पाद को बार-बार लंबाई में काफी बदलाव के लिए उपयुक्त है।



यह विभिन्न समूहों के बीच स्वचालित संरेखण प्रणाली के साथ मनमाने ढंग से सुसज्जित किया जा सकता है, प्रणाली घरेलू या आयातित उपकरण का उपयोग करने के लिए उपयोगकर्ता की आवश्यकता पर आधारित हो सकता है,यह विभिन्न मुद्रण समूह के बीच स्वचालित ओवरप्रिंट प्राप्त कर सकते हैं, संरेखण सटीकता 0.2 मिमी से बेहतर है।

अक्षीय संरेखण मैनुअल द्वारा किया जाता है। हैंडव्हील पर निरीक्षण पैमाने को समायोजित करके, अक्षीय संस्करण तेजी से और सटीक रूप से।

(2) सुखानेवाला बेकर

सूखी बेकर के चारों ओर ट्रांसलेशन का तरीका है, बड़ी गति सीमा है, यह पहनने के कागज और गाइड रोलर सफाई ऑपरेशन के अधिक सुविधाजनक बनाने के लिए।बाहरी हीटिंग परिसंचरण प्रणाली से स्वतंत्र, गर्म हवा छिड़काव कागज पर उच्च गति से सतह नोजल के माध्यम से सुखाने बेकर (चित्र 10) पर, विलायक तेजी से लुप्त और निर्वहन बनाने के लिए।निकास गैस का एक हिस्सा निकास पंखे द्वारा बाहर निकाला गया था, माध्यमिक पुनर्चक्रण में भाग लेते हैं, जिससे इसका ऊर्जा का अधिक उपयोग होता है। लंबे समय तक सुखाने के लिए बेकर डिजाइन कागज की सतह मुद्रण स्याही के लिए कम तापमान पर सूखने के लिए अधिक उपयुक्त है।यह पिछले मुद्रण समूह के बाद एक मजबूत ओवन सेट, कागज मुद्रण स्याही विलायक पूरी तरह से वाष्पित कर सकते हैं, मुद्रित उत्पाद आंतरिक विलायक अवशेष की विशिष्ट गंध को खत्म करने के लिए, उत्पाद की गुणवत्ता में सुधार करने के लिए।

(3) ताप विनिमय प्रणाली

गर्मी विनिमय प्रणाली मशीन की तरफ से स्वतंत्र है,विद्युत हीटर और भाप हीटर तेजी से बदल सकते हैं (मशीन विभिन्न उपयोगकर्ताओं की आवश्यकताओं को पूरा करने के लिए विद्युत हीटिंग मोड को अपनाता है) (चित्र 11), MJYS दबाव विनियमन मॉड्यूल अनुपात नियंत्रण के माध्यम से हीटर तापमान (या इलेक्ट्रिक डंपर एक्ट्यूएटर) को समायोजित करने के लिए SR73 तापमान नियंत्रक द्वारायह प्लस या माइनस 2 °C के भीतर गर्म विस्फोट तापमान सीमा सुनिश्चित कर सकते हैं, ड्राफ्ट वेंटिलेटर स्प्लिट प्रकार के कम शोर वाले वेंटिलेटर को अपनाता है, चलते समय कम शोर, उच्च विश्वसनीयता।

(4)प्लेट ट्रांसमिशन सिस्टम

प्लेट ट्रांसमिशन सिस्टम प्लेट शंकु शीर्ष शाफ्ट और अंतर गियर बॉक्स सीधा लीग फॉर्म है, गियर केस एक हाथ क्लच गियर से लैस है, प्लेट सुविधाजनक और एक मोटा संस्करण है।अंतर तंत्र पर रजिस्टर विद्युत मशीन के माध्यम से, और ड्राइव गियर बॉक्स में अंतर प्रणाली, सटीक स्वचालित रजिस्टर का एहसास कर सकते हैं।गपलेस लोचदार युग्मन के माध्यम से बहु-चरण शक्ति संचरण, ड्राइव को अधिक सटीक और सुचारू बनाएं।

अनरोलिंग और रोलिंग

अनरोलिंग और रोलिंग डबल वॉल मॉडल को अपनाता है, अनरोलिंग और रोलिंग दोनों की धुरी 76 मिमी को अपनाती है, अनरोलिंग और रोलिंग का रोल व्यास 1300 मिमी तक हो सकता है



नियंत्रण प्रणाली और संचालन प्रक्रियाएं

इस नियंत्रण प्रणाली में मुख्य रूप से शामिल हैंः टच स्क्रीन मानव-मशीन इंटरफ़ेस; पीएलसी बुद्धिमान नियंत्रण प्रबंधन प्रणाली; स्वचालित नियंत्रण की निरंतर तनाव प्रणाली प्राप्त करने और खाली करने, खिला,स्वतः नियंत्रण की सुधार प्रणाली, प्रिंटिंग डिपार्टमेंट के साथ अनरोलिंग और रोलिंग कर्षण सिंक्रोनस सर्वो नियंत्रण, कंप्यूटर स्वचालित रूप से रजिस्टर प्रणाली पर, कंप्यूटर स्ट्रोबोस्कोपिक निगरानी प्रणाली,ओवन के तापमान को स्वचालित नियंत्रण प्रणाली, इलेक्ट्रिक, वायवीय, ड्राफ्ट वेंटिलेटर, आदि पीएलसी अनुक्रम नियंत्रण और सुरक्षा इंटरलॉक,इकाई कार्यरत अवस्था के महत्वपूर्ण भागों जैसे कि रिड्यूसर आवरण और अलार्म कार्यों के तापमान की निगरानीआदि

उपरोक्त सभी भागों में ऑपरेशन संदर्भ के लिए अलग-अलग निर्देश हैं, ऑपरेटर, कृपया ध्यान से पढ़ें, और प्रदर्शन और संचालन के बारे में अच्छी तरह से जानते हैं।

मशीन के ऑपरेटिंग सिस्टम में दो कार्यरत अवस्थाएं होती हैं, एक मैनुअल ऑपरेशन है, दूसरा स्वचालित कार्यरत अवस्था है, कार्यरत अवस्था मास्टर आर्क डायल सेक्शन स्विच द्वारा चुनी जाती है।

मैनुअल स्थिति में, मशीन के प्रत्येक भाग की क्रिया हमेशा सूखी बेकर सहित खुली और बंद; वाइपिंग रोलर का संयोजन और अलग;स्क्रैपर के संयोजन और अलग, संयोजन और अलग-अलग कर्षण आदि।

सभी मैन्युअल ऑपरेशन के माध्यम से नियंत्रण कक्ष स्विच को महसूस करने के लिए, स्वचालित राज्य में, उपरोक्त ऑपरेशन एक बटन कार्रवाई द्वारा किया जा सकता है।






चित्र

120 मीटर/मिनट हाई स्पीड ग्रेवरेज प्रिंटिंग मशीन 5 रंगों के साथ 0
